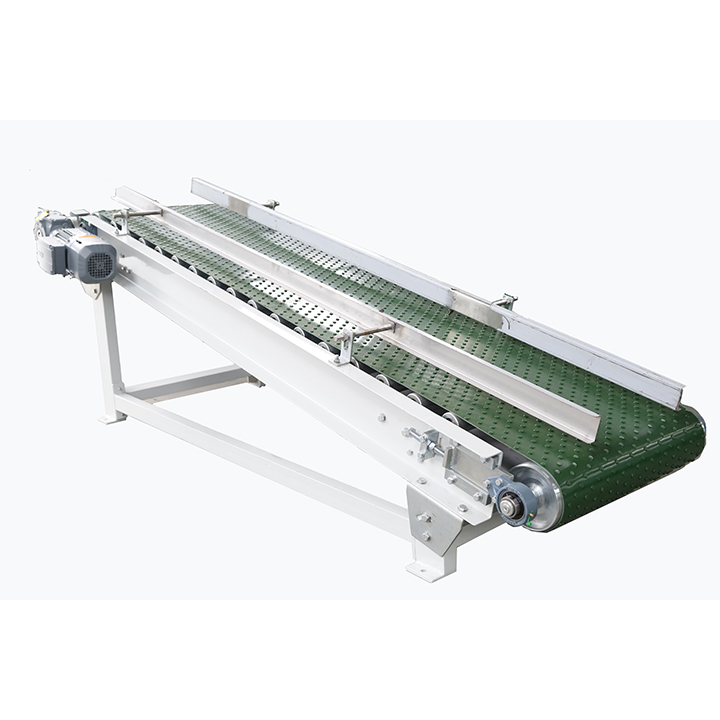

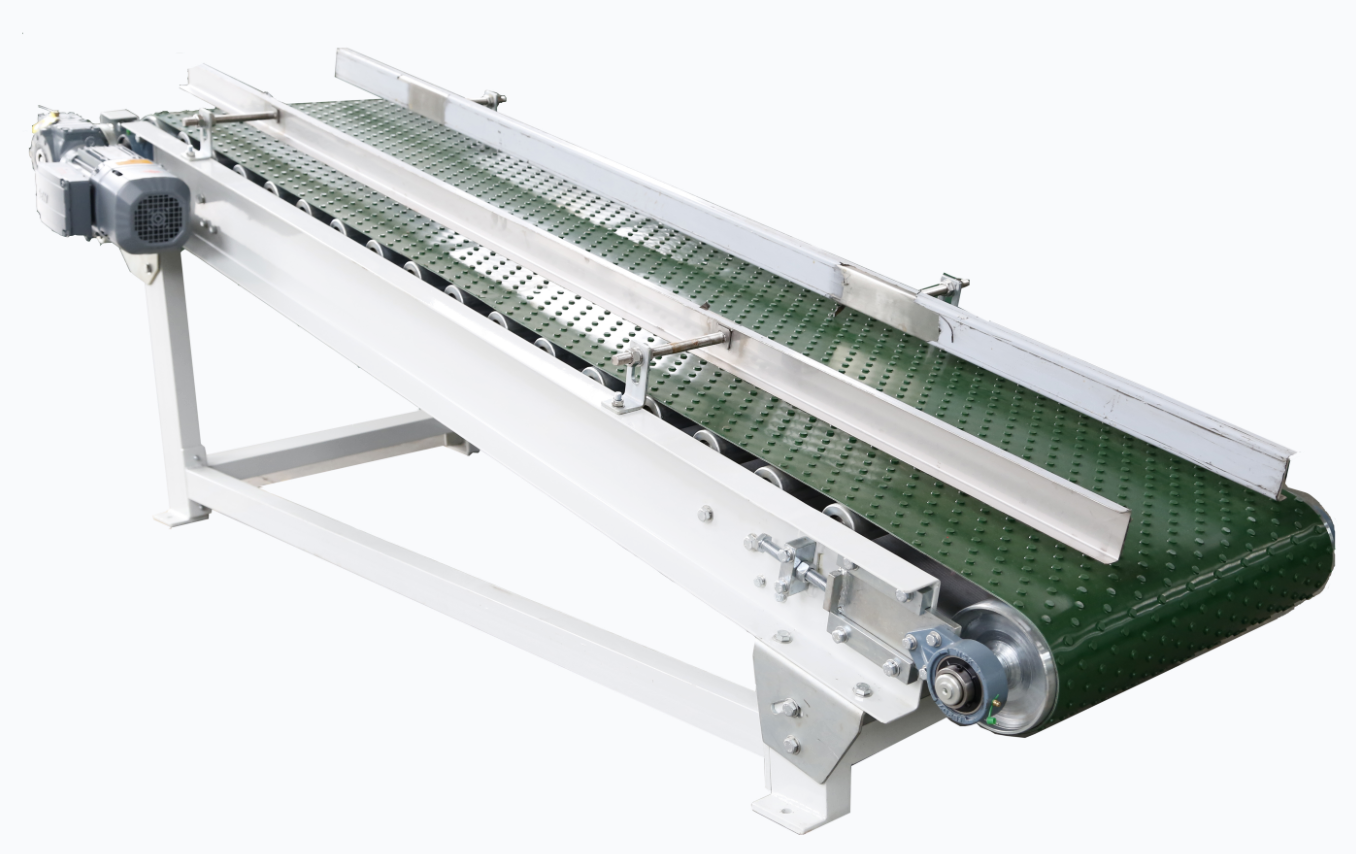

傾斜輸送機 |
用途:
帶式輸送機主要用于輸送顆;蚍勰罟腆w,主要輸送柵渣、脫水后的泥餅、泥沙等。
工作原理及構造
油浸滾筒(電機)帶動皮帶在承托輥上運動,落入帶上的固體顆粒由于摩擦力的作用,隨帶一起運動,一直輸送至帶的另一端,完成輸送過程。帶式輸送機主要由油浸滾筒、機架、皮帶、承托輥、調心輥、導向輥等組成。
特性表Technical Performance Chart
帶寬 參數(shù) |
500 |
650 |
800 |
|
|
滾筒直徑(mm) |
320、400 |
320、400 |
500、630 |
|
|
線速(m/s) |
0.8~1.5 |
|
|||
功率(Kw) |
根據(jù)帶寬與輸送長度確定 |
|
|||
水平輸送 |
L |
≤50m,可按用戶要求制作 |
|
||
H |
按客戶要求制作或與其它設備配套 |
|
|||
C |
720 |
870 |
1020 |
|
|
B |
500 |
650 |
800 |
|
|
傾斜輸送 |
L |
≤20m,可按用戶要求制作 |
|
||
H1 |
標準高度600~800,可按用戶要求 |
|
|||
H2 |
按客戶要求制作或其它設備配套 |
|
|||
α |
≤25° |
|
